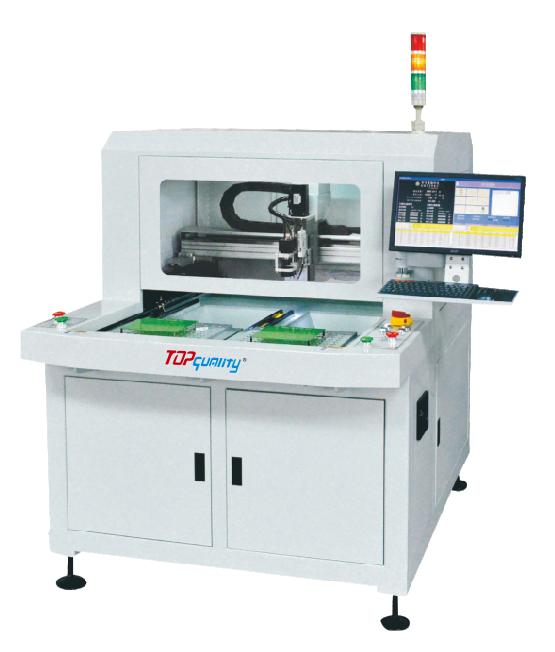

PCB曲線分板機GAM320


產品功能及特點：


01.日本原裝精密高速主軸

原裝NSK主軸系統轉速可由0~60KRPM,，馬達採用氣冷式散熱，減少散熱空間,，扭力大,，采用進口主軸能降低維護成本（主軸與馬達分開）切割硬力小，板邊平滑,，精密度高,。

02.相機識別功能

相機可視編程全系列配置高速CCD視覺自動校正系統，特別適合高精密及高產能之PCB分板作業,，大輻提高切割精度及操作效率,。

03.雙臺面操作

雙工作平臺放置工件雙檯面運動，可同時執行分板切割及電路板置放,，減少等待時間,、增加產能,，提高作業效率。

04.圖示化視窗

簡單易學軟件操作畫面,，易學易用,，螢?zāi)簧现苯幼龇职宄淌街庉嬙O(shè)定。

05.高效率馬達及吸塵

直筒式濾袋采用直筒式濾袋,，切割后之粉塵及碎片經拍打后集中收集,，俱備風口切換裝置，增加集塵風量,。

產品參數| PARAMETER

型號：

GAM-320

有效切割尺寸：

350*300mm

切割功能：

直線,、圓型及圓孤補間

切割精度：

±0.02mm

主軸轉速：

MAX.60000rpm可調

切割速度：

0~100mm/s可調

程序教導方式：

彩色CCD影像直覺式教導輸入

控制方式：

PC BASE精接口密三軸控制系統

XYZ軸驅動方式：

AC伺服馬達

設備重量：

1,700Kg

切割主機重量：

750kg

切割主機尺寸：

1250(W)*1400(D)*1570(H)mm

供應電源：

AC220V/380V 50/60HZ三相
