我們在運行西門子貼片機的過程中,，經常會出現貼裝出現偏差的情況,，這時候我們需要進行校正，我們可以對元件進行校正,，那么我們應該怎么進行校正呢,？

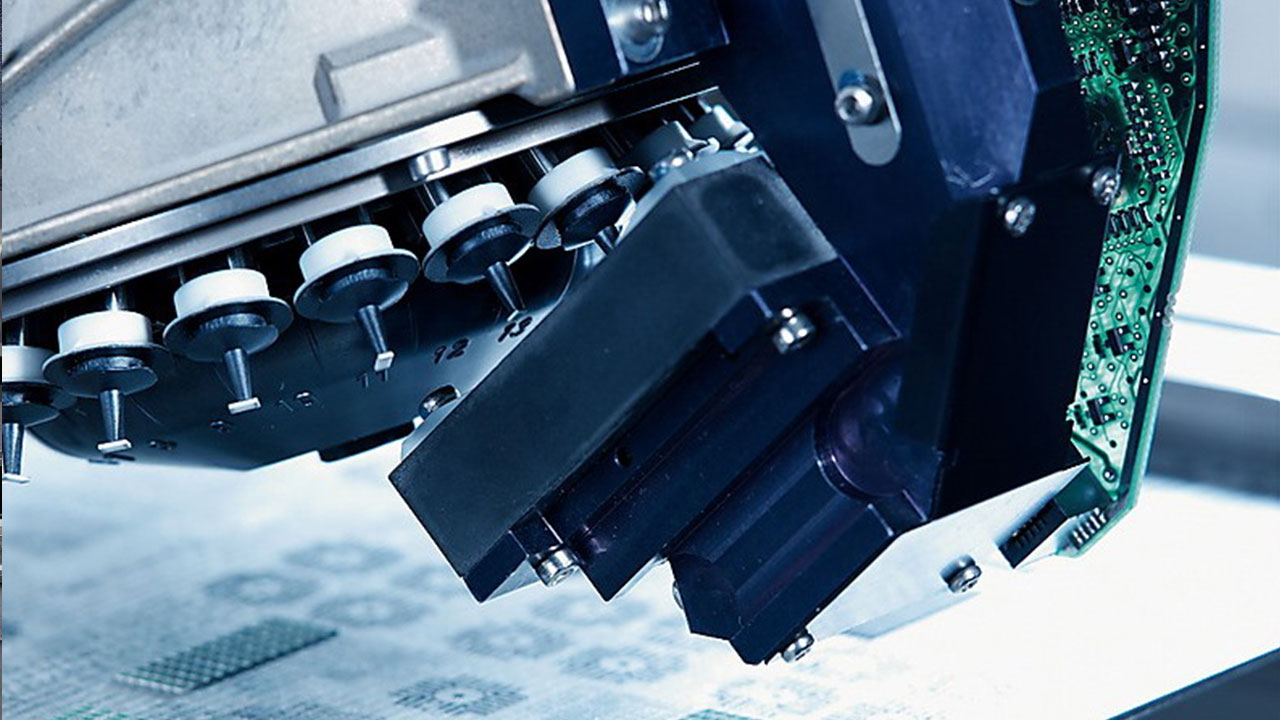

西門子貼片機吸嘴

一,、打開機器上單個組件的數據庫，然后單擊“工具→增強組件設置”,。將出現ECS界面,。右邊的黑匣子是機器部件識別攝像頭捕捉到的圖像。

二,、設置部件所在的給料機站號,、拋送帶站號、頭部號,、吸嘴號,、部件角度等信息。

三,、點擊Pick,，西門子貼片機將返回到零，用指定的噴嘴在指定的進料器中拾取部件,；然后點擊Inspect,，噴嘴將部件帶到相機上拍照，它將顯示在ECS界面右側的拍攝圖像,。

四,、如果組件可以通過校準，“組件通過”并且校正后的X,、y和Q數據將顯示在黑匣子的頂部,；如果組件不能通過校準，則調整大小,、角度,、抽吸位置、照明,、組件的腳/球間距,、位置、大小等,，可以進行校正,。

五,、反復點擊【檢查】按鈕,，確定校正分量的X、y,、Q數據是否穩定,。

六、保存SMT貼片機正確的數據庫GNone

七,、按照離線編程或在線編程編制的拾片程序表,，將各種元器件安裝到貼片機的料站上,。

八、安裝供料器時必須按照要求安裝到位,。

九,、安裝完畢，必須由檢驗人員檢查,，確保正確無誤后才能進行試貼和生產,。
