西門子貼片機的 CPP 貼片頭在電子制造領域表現卓越,，其裝配的 SST30 相機更是為高精度貼片作業提供了有力支持,。

一、元件適用范圍

尺寸范圍：該貼片頭能夠處理的元件尺寸跨度較大,，從微小的 01005 元件,，到尺寸達 27mm x 27mm 的元件均能精準抓取與貼裝。無論是消費電子產品中常見的小型電阻電容,，還是較大尺寸的集成電路模塊等,，都能輕松應對，滿足多樣化的生產需求,。

高度限制：在不同的工作模式下,，元件高度的允許范圍有所不同。在 C&P 模式中,，元件最高可達 8.5mm,；在 P&P 和混合模式中，元件最高可至 11.5mm ,。而當追求最大貼片性能時,，元件高度最高為 6mm 。這一設計充分考慮了不同類型元件的高度差異,，確保在各種情況下都能實現穩定,、高效的貼片操作。


二,、貼片準確度

該貼片機在相機類型為 30 的情況下,，貼片準確度可達 +/- 40 μm (3 sigma)。這一高精度的貼片能力,，得益于 SST30 相機的精確視覺識別系統以及 CPP 貼片頭的精準運動控制,。無論是對微小元件的精細貼裝，還是對復雜電路板上多元件的準確布局,，都能保證極高的貼裝精度,，有效降低了因貼片偏差導致的產品不良率，提高了產品質量與生產效率,。


三,、可編程下放力

該設備具備可編程的下放力設置，范圍為 1.0 - 10 N ,。通過精確控制下放力,，可以根據不同元件的特性和電路板的材質，靈活調整貼片時施加的壓力,。對于一些脆弱的元件,，可設置較低的下放力，避免因壓力過大造成元件損壞,；而對于需要較大貼裝力以確保牢固連接的元件,，則可適當增大下放力，從而保證貼片的可靠性與穩定性,。


四,、元件重量承載

C&P 模式和混合模式：在這兩種模式下，元件重量最多可達 4 g ,。這意味著對于大多數中等尺寸和重量的常見電子元件,，如普通的芯片電阻、電容,、小型集成電路等,，都能順利完成貼片操作，滿足了一般電子產品生產的需求,。

P&P 模式：在 P&P 模式中,，元件重量承載能力進一步提升,，最多可處理 8 g 的元件 。這種較強的重量承載能力,，使得一些相對較大,、較重的元件，如部分功率模塊,、大型連接器等,，也能夠在該貼片機上實現精準貼裝，拓寬了設備的應用范圍,。

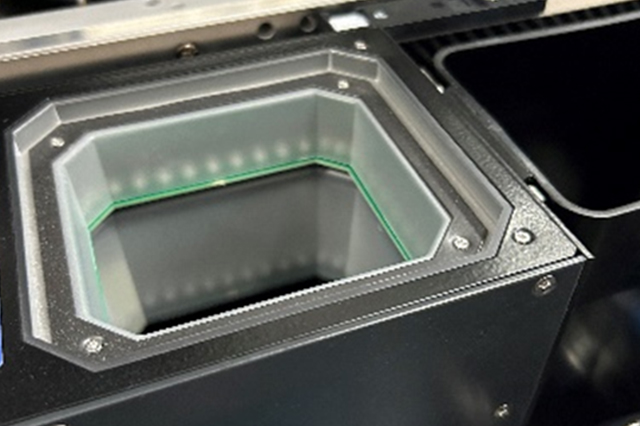

五,、元件相機 - SST30

SST30 相機作為元件視覺識別的核心部件，標準配置下能夠精準識別 01005 到 27mm x 27mm 尺寸范圍內的元件,。其具備高分辨率成像能力,，能夠快速、準確地捕捉元件的外形特征和位置信息,，并將這些數據實時傳輸給控制系統,，為 CPP 貼片頭的精準抓取和貼裝提供可靠依據。同時,，該相機還具備良好的環境適應性和穩定性,，即使在復雜的生產環境中，也能持續穩定地工作,，確保貼片機的高效運行,。
