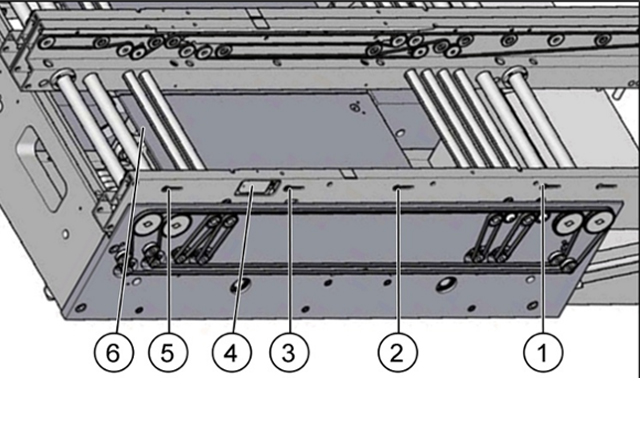

西門子貼片機TX 傳送導軌中PCB印刷板的識別依賴于光纖傳感器,，該傳感器由發射器、接收器構成的控制單元協同工作,。在西門子貼片機TX 傳送導軌系統中,，每個軌道于輸入、PA 和輸出部分均配置 3 組光纖傳感器,，對基板的運行位置進行全程監控,。同時，PA 區域內至少設有一個激光束傳感器,，為基板識別提供更精準的數據支持,。此外，第二個光纖傳感器作為可選部件,，若安裝啟用,，可實現 PA 區停放兩塊印刷板，有效提升該區域的基板容納能力與處理效率,。

一,、停止在貼片區的印刷板

當 PCB 進入貼片區域，系統將通過光束中斷進行初步檢測,，一旦檢測到 PCB,，傳送導軌皮帶的運行速度即刻降低，為后續精準定位創造條件,。約 100 毫秒后,，激光傳感器開始發揮作用,，它能夠敏銳捕捉緩慢移動的印刷板前端，從而觸發停止指令,，使 PCB 精準停在預定位置,。

對于配備真空支撐工具的貼片機，其檢測與停止機制略有不同,。當 PCB 抵達貼片區域,，真空支撐工具上的光束中斷會被系統捕捉，以此確認 PCB 的到來,。當 PCB 到達貼片機軟件預先設定的 “Offset PCB sensor backwards” 位置值時,，傳送導軌皮帶改變運行方向，帶動 PCB 向后移動并停止,。隨后,，升降臺（板）上升，真空系統開啟,，待真空值達到設定標準,，即可順利啟動貼片工藝。


二,、板子夾緊

當印刷板精準停止后,，升降臺（板）在升降電機的驅動下緩緩升起，將印刷板牢牢夾住,。在這一過程中,，傳送導軌皮帶電機的電流和編碼器系統共同協作，對夾緊狀態進行實時監測與反饋,，該功能的實現由傳送導軌控制板負責,。最終，PCB 板被軌道系統的固定夾緊裝置自下而上夾緊,，確保在貼片過程中基板穩固無位移,。


三、夾緊單元優勢

夾緊單元具備獨特的設計優勢,，無論印刷板厚度如何變化,，其頂部與貼片頭之間的距離始終保持恒定。這一特性帶來了顯著的技術優勢：其一,，貼片速度不再受 PCB 板厚度的制約,，有效提升了貼片作業的穩定性與生產效率；其二,，優化了基準點識別過程,，由于印刷板上邊與 PCB 相機之間的空間保持一致，使得 PCB 相機能夠始終聚焦于印刷板上邊，極大提高了基準點識別的準確性與可靠性,，為高精度貼片作業提供了堅實保障,。
