隨著電子產品不斷向小型化,、輕量化、高性能方向發展,，對電子元器件的集成度要求日益提高,。超微型 008004 封裝元件（尺寸僅為 0.25mm×0.125mm）因能極大節省電路板空間，滿足高度集成化需求，在智能穿戴,、物聯網,、5G 通信等領域應用愈發廣泛。然而,，其微小尺寸給貼片帶來諸多挑戰,，如貼裝精度難保證、易出現偏移和立碑等缺陷,。ASMPT SIPLACE TX2i 貼片機憑借高速度、高精度及先進功能,，為 008004 封裝元件貼片提供了可靠解決方案,。

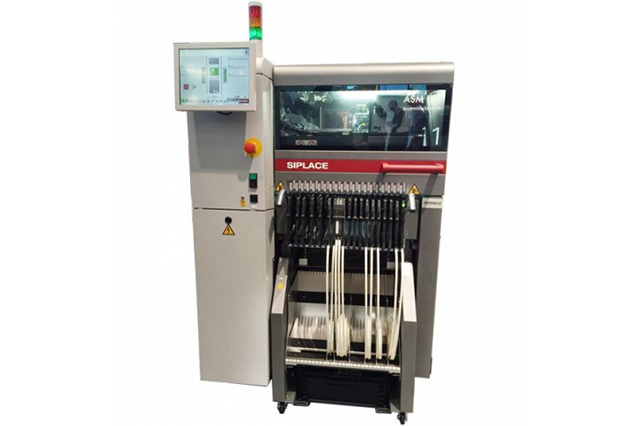

ASMPT西門子貼片機 SIPLACE TX2i設備特性:

貼裝速度：96,000 cph

貼裝頭：CP20貼裝頭，CPP貼裝頭,，TWIN貼裝頭

元器件范圍：0.12 mm x 0.12 mm至200 mm × 110 mm

PCB尺寸：

雙軌：50 mm x 45 mm至590 mm* x 260 mm

單軌：50 mm x 45 mm至590 mm* x 460 mm

耗電量：

配備真空泵：2.0KW

不配備真空泵：1.2 KW

耗氣量：120 Nl/min (配備真空泵)

機器尺寸（長x寬x高）：1.00m × 2.23m × 1.45m

供料方式：80×8mm供料器,，JEDEC料盤，線性浸漬單元,，點膠供料器,，壓力驗證供料器，SIPLACE料盤單元


錫膏選擇與鋼網制作：針對 008004 元件,，錫膏厚度控制在 60 - 80μm 范圍,，開口精度 ±10μm。選用金屬化聚合物鋼網（MPS）技術制作鋼網,，保證錫膏印刷精度,。選擇顆粒度細小的 6 型粉末焊膏，確保與元件和回流焊工藝適配,，同時考慮氮氣保護回流焊的需求,。
